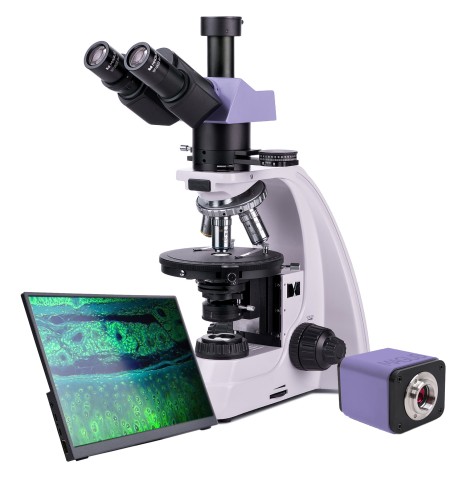

Polarizační mikroskop MAGUS Pol D800 LCD

Polarizační mikroskop MAGUS Pol D800 LCD se používá ke studiu anizotropních objektů v polarizovaném a běžném procházejícím světle. Objekty studia mohou být biologické, geologické nebo polymerní. Optické prvky mikroskopu jsou bez vnitřního pnutí, což znamená, že nevytvářejí parazitní lomy. Vytvářejí jasný, vysoce kontrastní a autentický obraz. Funkčnost mikroskopu je užitečná v různých oblastech vědy: medicíně, soudním lékařství, mineralogii, petrografii, krystalografii atd.

Digitální fotoaparát

MAGUS CHD40 je digitální HDMI fotoaparát se třemi video rozhraními a automatickým přepínáním mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru. Fotoaparát je vybaven 8 Mpx snímačem a po připojení přes HDMI nebo USB 3.0 vytváří realistické snímky v rozlišení 4K (3840x2160 px). Při připojení přes Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez připojení k počítači. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Fotoaparát můžete k počítači připojit prostřednictvím rozhraní Wi-Fi nebo USB 3.0. Video se nahrává rychlostí 30 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.

Monitor

Monitor MAGUS MCD40 je navržen pro použití s vizualizačními systémy mikroskopů MAGUS. Zobrazuje obraz v reálném čase. Připojuje se k fotoaparátu, který je namontován na mikroskopu. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Úhlopříčka displeje je 13,3 palce. Matrice IPS poskytuje jasný obraz s velkými pozorovacími úhly. Pokud se na displej díváte pod úhlem, reprodukce barev není zkreslená. Displej můžete umístit na sklopný stojan na stůl nebo na poličku, nebo jej připevnit přímo na fotoaparát nebo stojan mikroskopu.

Optika

Trinokulární hlava je vybavena trinokulárním tubusem pro montáž digitálního fotoaparátu (fotoaparát není součástí dodávky). Pomocí přepínače na těle je osvětlení zcela nasměrováno buď do okulárových tubusů, nebo do digitálního fotoaparátu. Úhel 30° okulárových tubusů je pohodlný pro dlouhodobá pozorování a nezatěžuje krční svaly. Levý tubus má kroužek pro nastavení dioptrické korekce, ve kterém se otáčí a přizpůsobuje optiku mikroskopu jedinečnému zraku uživatele.

Revolverový nosič objektivů je navržen pro současnou instalaci pěti objektivů, přičemž čtyři jsou již součástí dodávky. Další objektiv z řady příslušenství MAGUS lze zakoupit samostatně. Všechny objektivy jsou navrženy pro práci s krycími sklíčky o tloušťce 0,17 mm. Díky konstrukci revolverového nosiče „mimo pozorovatele“ je objektiv vložený do optické dráhy při práci dobře viditelný, což výzkumníkovi usnadňuje práci. Sloty revolverového nosiče jsou vystředěné.

Osvětlení

Zdroj světla je umístěn pod pracovním stolkem zkoumaného objektu, to znamená, že pozorování se provádí v procházejícím světle. Halogenová žárovka o výkonu 30 W vytváří jasné, pro oči příjemné osvětlení, které je vhodné pro použití na všech objektivech. Nastavením osvětlení pomocí Köhlerovy metody se dosáhne vyššího kontrastu a lepší kvality obrazu.

Mikroskop je vybaven polarizátorem a analyzátorem. Pro práci v polarizovaném světle se do optické dráhy zavede analyzátor a úhel polarizace se mění vzájemným otáčením polarizátoru a analyzátoru. Mikroskop má také mezilehlý nástavec, který drží Bertrandovu čočku a má slot pro kompenzátory. Kompenzátory zvyšují kontrast vzorků se slabým dvojlomem a Bertrandova čočka je určena pro konoskopické studie.

Pracovní stolek a zaostřovací mechanismus

Pracovní stolek mikroskopu se otáčí, což umožňuje rychle měnit lom světla vzorkem při práci v polarizovaném světle. Pracovní stole je vystředěn vzhledem k optické ose mikroskopu, má odstupňování úhlu natočení a stupnici, která umožňuje určit úhel s přesností 0,1°.

Zaostřovací mechanismus umožňuje hrubé a jemné nastavení ostrosti. Pro hrubé ostření je k dispozici aretace hrubého ostření a pro co nejpohodlnější ovládání můžete také nastavit i tuhost hrubého zaostřování.

Příslušenství

K mikroskopu jsou k dispozici volitelné okuláry, objektivy, digitální fotoaparáty a kalibrační sklíčka. Rozšiřují možnosti mikroskopu pro provádění výzkumných úkolů.

Klíčové vlastnosti:

• Pozorování v procházejícím světle ve světlém poli a metodami polarizace
• Zdrojem osvětlení je 30 W halogenová žárovka s „teplým“ spektrem světla, které je příjemné pro oči
• Polarizace je dosažena pomocí otočného analyzátoru a polarizátoru; mezilehlý nástavec má Bertrandovu čočku a slot pro kompenzátory
• Osvětlení je možné nastavit podle Köhlerovy metody, což zlepšuje čitelnost obrazu
• Trinokulární tubus umožňuje instalaci digitálního fotoaparátu do trinokulárního tubusu
• Rovinné achromatické objektivy s korekcí na nekonečno jsou bez vnitřního pnutí; sloty revolverového nosiče objektivů jsou vystředěny
• Otočný pracovní stolek, hrubé a jemné ostření
• Kompatibilní s dalším příslušenstvím: okuláry, objektivy atd.

Klíčové vlastnosti fotoaparátu:

• Pro fluorescenční mikroskopii a mikroskopii v temném poli s objektivy 40x, 60x a 100x
• Rozlišení 2,3 Mpx pro získání detailních snímků při velkém zvětšení; nízká úroveň šumu, nízký rozptyl energie
• 120 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání a zpoždění
• Globální závěrka pro rychlé čtení signálu ze snímače, zvýšení jasu obrazu a absenci falešných optických efektů při pozorování pohybujících se objektů
• Černobílý CMOS snímač SONY Exmor s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky.
• Rozhraní USB 3.0 pro rychlý a plynulý přenos dat
• Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

Obsah sady:

• Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
• Digitální fotoaparát MAGUS CHD40 (digitalni fotoaparat, kabel HDMI (1,5 m), USB 3.0 kabel (1,5 m), USB mys, pametova karta SD 32 GB, USB Wi-Fi adapter (2 ks), napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
• LCD monitor MAGUS MCD40
• Trinokulární hlava
• Mezilehlý tubus s Bertrandovou čočkou, analyzátorem a slotem pro kompenzátor
• Kompenzátory: λ kompenzátor, λ/4 kompenzátor, křemenný klín
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 21 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 5,0 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 40x/0,65 (odpružený) WD 0,66 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 60x/0,80 (odpružený) WD 0,46 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• 10x/22 mm okulár se stupnicí. Hodnota na stupnici, mm 0,1 mm
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Napájecí kabel
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se zaměřovacím křížem
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 5x/0,12 WD 26,1 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL 20x/0,4 WD 8,8 mm
• Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL 100x/1,25 (odpružený, olejová imerze) WD 0,36 mm
• Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL 100x/0,8 (odpružený, suchý) WD 2,02 mm
• Mechanický pracovní stolek
• Digitální fotoaparát
• Kalibrační sklíčko

Technické parametry MAGUS Pol D800 LCD:

• Velikost balení (DxŠxV) 43.1x27.1x63
• Přepravní hmotnost 14.5
• Typ biologický, světlo / optické
• Hlava trinokulární
• Hubice Siedentopf
• Úhel sklonu hlavy 30°
• Zvětšení, x 40–600 základní konfigurace (*volitelně: 40– 1000/1250/1500/2000/2500)
• Průměr tubusu okuláru v mm 30
• Okuláry 10х/22 mm, odstęp źrenicy wyjściowej: 10 mm; 10х/22 mm ze skalą (*opcjonalnie: 10x/22 mm z krzyżem, 12,5x/14; 15x/15; 20x/12; 25x/9)
• Objektivy rovinné achromatické s korekcí na nekonečno: bez vnitřního pnutí: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*volitelně: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olejová imerze); PL 100x/0,8 (suchý)); parfokální výška 45 mm, určené pro práci s krycími sklíčky o tloušťce 0,17 mm
• Revolverový nosič pro 5 objektivů, možnost vystředění
• Pracovní vzdálenost, mm 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olejová imerze)); 2,02 (100x (suchý))
• Mezipupilární vzdálenost (IPD), mm 48 — 75
• Stolek, mm Ø150
• Pracovní stolek, mm otáčecí hlava 360°, s vystředěním, odstupňování úhlu otáčení po 1°; noniová stupnice pro měření úhlů s přesností 0,1°
• Dioptrická korekce okuláru, dioptrií ±5 (na levém tubusu)
• Kondenzor Abbeův kondenzor NA 1,25 s nastavitelnou aperturní clonou a otočná čočka objektivu
• Clona nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou
• Zaostření koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm)
• S osvětlením halogenové
• Regulace jasu ✓
• Napájení 220±22 V, 50 Hz, AC síť
• Typ světelného zdroje halogenová žárovka: 12V/30W
• Teplotní rozsah, °C 5...+35
• Typ uživatele zkušení uživatelé, profesionálové
• Úroveň obtížnosti montáže a instalace komplikované
• Polarizátor se značkami 0°, 90°, 180°, 270° na stupnici; otočný o 360°
• Mezilehlý tubus vestavěný analyzátor s otáčením 0–360°; noniová stupnice pro měření úhlů s přesností 0,1°;
• Bertrandova čočka; slot pro instalaci kompenzátorů
• Kompenzátor λ kompenzátor; λ/4 kompenzátor; křemenný klín
• Možnosti použití laboratorní/lékařská
• Umístění světelného zdroje spodní
• Metody pozorování světlé pole, polarizace
• Pouzdro/kufřík/taška v sadě protiprachová ochrana

Technické parametry Fotoaparát:

• Snímač Sony Exmor/Starvis CMOS
• Barevný/černobílý barevný
• Megapixely 8
• Maximální rozlišení, px 3840x2160
• Velikost snímače 1/1,2" (11,14x6,26 mm)
• Rozměr pixelu, mkm 2.9x2.9
• Konektory rozhraní Wi-Fi, HDMI 1,4, USB 3.0
• Paměťová karta SD až 32 GB
• Možnost připojení dalších zařízení myš (USB), flash disk (USB), adaptér Wi-Fi (USB)
• Citlivost na světlo 1028 mV s 1/30 s
• Poměr signálu k šumu 0,13 mV při 1/30 s
• Expoziční čas 0,14 ms – 1000 ms
• Záznam videa ✓
• Snímková frekvence, fps (počet snímků za sekundu) při rozlišení 30 při rozlišení 3840x2160 (HDMI), 30 při rozlišení 1920x1080 (Wi-Fi), 30 při rozlišení 3840x2160 (USB 3.0)
• Místo montáže trinokulární tubus, okulárový tubus namísto okuláru
• Obrazový formát *.jpg, *.tif
• Formát videozáznamů *.h264/*.h265, *.mp4
• Spektrální rozsah, nm 380–650 (vestavěný IR filtr)
• Typ závěrky ERS (Electronic Rolling Shutter – elektronická rolovací závěrka)
• Software HDMI: vestavěné; USB: MAGUS View
• Systémové požadavky Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej
• Tělo CNC slitina hliníku
• Napájení fotoaparátu DC adaptér 12 V, 1 A
• Rozsah provozních teplot fotoaparátu, °C -10...+50
• Rozsah provozní vlhkosti, % 30 — 80

Technické parametry Monitor:

• Typ matrice IPS
• Úhlopříčka displeje, palce 13.3
• Rozlišení displeje, px 3840x2160 (4K)
• Poměr stran 16:9
• Jas, cd/m² 400
• Počet zobrazovaných barev 16,7 m
• Kontrast 1000:1
• Horizontální/vertikální pozorovací úhel, ° 178/178
• Velikost viditelné plochy obrazovky (ŠxV), mm 295x165
• Rozteč pixelů (ŠxV), mm 0,154x0,154
• Frekvence optického zdroje, Hz 60
• Typ matrice podsvícení LED
• Životnost podsvícení LED, h 50000
• Rozhraní HDMI
• Teplotní rozsah  °C -15...+55
• Rozsah provozní vlhkosti, % 10 — 90
• Napájení AC 110–220 V, DC 5–12 V/1 A (Type-C)
• Spotřeba elektrické energie, W 12 (max.)
