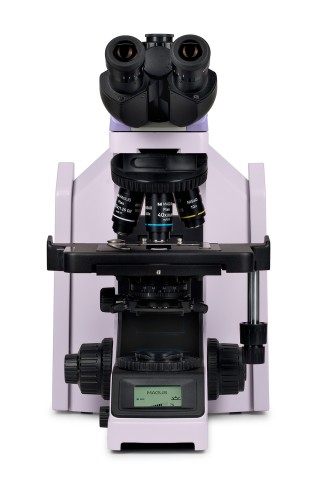

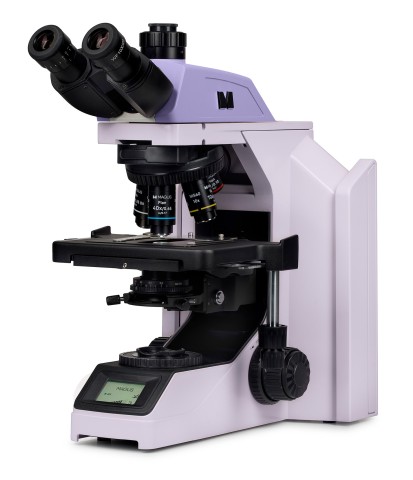

Biologický mikroskop MAGUS Bio 270T

Hlava mikroskopu

Trinokulární hlava s optikou s korekcí na nekonečno. Tubusy okuláru se otáčejí o 360°. Uživatel si může nastavit oční reliéf na okuláru tak, aby odpovídal jeho výšce. Digitální fotoaparát se montuje do trinokulárním tubusu. Rozdělení paprsku je 50/50. Základní sada obsahuje okuláry 10x/22 mm s dioptrickou korekcí a dlouhým očním reliéfem pro práci s brýlemi.

Revolverový nosič objektivů a objektivy

Kódovaný revolverový nosič pro 5 objektivů je orientován směrem dovnitř: uživatel vidí objektiv zasunutý do optické dráhy a prostor nad pracovním stolkem je volný. Do volného slotu lze také nainstalovat přídavný objektiv pro dosažení většího zvětšení. Parfokální vzdálenost je 60 mm.
Nad revolverovým nosičem je slot se zástrčkou pro instalaci analyzátoru.

Udržování příjemné úrovně jasu při přepínání zvětšení

Objektivy s různým zvětšením propouštějí světlo různé intenzity, a proto je třeba při každé změně objektivu upravit jas světla. Kromě toho se jas prudce zvyšuje při přechodu z objektivu s větším zvětšením na objektiv s menším zvětšením. Prudké zvýšení jasu způsobuje únavu očí. Mikroskop MAGUS Bio 270T je vybaven inteligentní regulací jasu. Optimální úroveň jasu světla se automaticky přepíná pro každý objektiv, čímž se eliminují neočekávané změny jasu při změně zvětšení. Tato funkce optimalizuje váš pracovní postup a snižuje únavu očí.

Mechanismus zaostřování

Při velkém počtu studijních objektů používá obsluha při práci neustále knoflík pro jemné zaostřování. Aby se snížilo namáhání zápěstí, používá mikroskop citlivý mechanismus s plynulým chodem. Knoflík jemného ostření má speciální drážky pro prsty. Jemné doladění zaostření je snadné a pravá ruka se neunaví.
Knoflíky pro hrubé a jemné zaostřování jsou koaxiální (souosé) a jsou umístěny nízko. Výzkumník si může položit ruce na stůl a zaujmout pohodlnou pozici před mikroskopem.

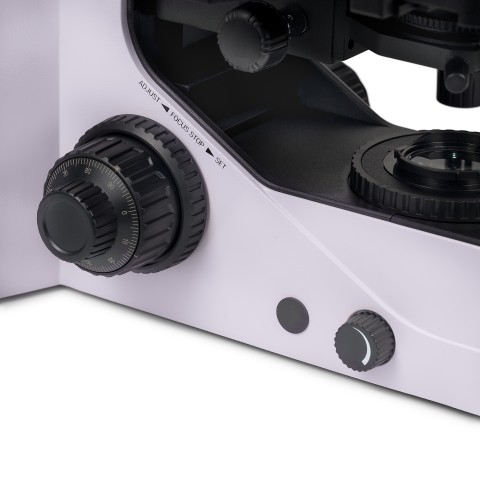

Aretační knoflík hrubého ostření vám pomůže rychle nastavit mikroskop po změně studovaného objektu. Knoflík je umístěn na levé straně mikroskopu na stejné ose jako zaostřovací mechanismus.

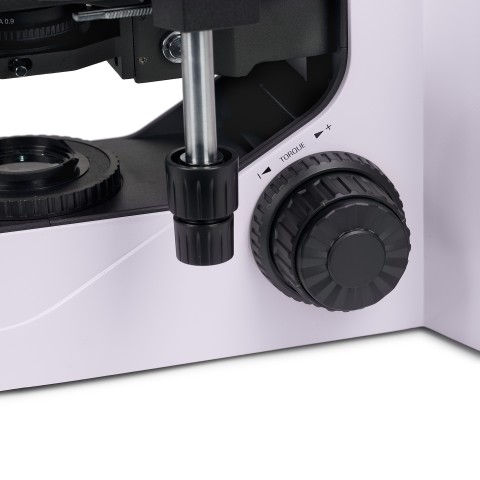

Kroužkem na pravé straně se nastavuje tuhost dráhy hrubého ostření. Uživatel si nastaví tuhost tak, aby se mu pohodlně pracovalo.

Pracovní stolek

Aby bylo zajištěno ergonomická obsluha pracovního stolku, není vybaven polohovacím stojanem v ose X. Mechanismus s řemenovým pohonem umožňuje plynulý pohyb preparátu. Držák preparátu je upevněn dvěma šrouby a lze jej při ručním skenování snadno vyjmout.
Dlouhá ovládací rukojeť pracovního stolku zajišťuje uživatelský komfort při práci: vaše ruka může spočinout na stole, aniž by se namáhala.

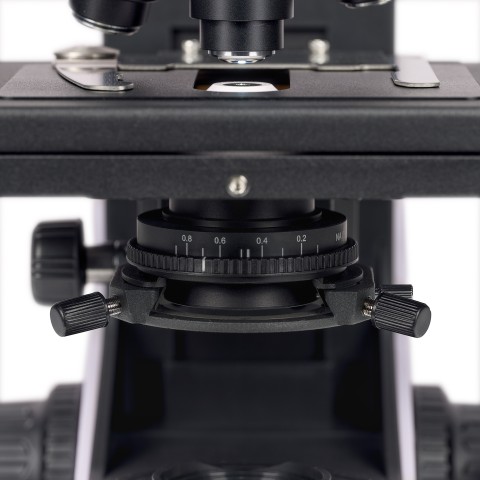

Kondenzor

Abbeho kondenzor je výškově nastavitelný a lze jej vycentrovat. Typ montáže: s rybinovým držákem.
Kroužkem kondenzoru se nastavuje aperturní clona. Tělo kondenzoru má označení clony a prstenec má indikační značku. Pro dosažení kontrastu na každém objektivu se doporučuje otáčet prstencem tak, aby indexová značka odpovídala označení apertury použitého objektivu.

Osvětlení

Osvětlovací soustava pro pozorování v procházejícím světle obsahuje 3 W LED diodu. Osvětlovací soustava mikroskopu má funkci nastavení barevné teploty v rozsahu 3000 až 7000 K. Uživatel si zvolí barevnou teplotu, která je příjemná pro oči, a snadno ji změní jedním tlačítkem, když například zkoumání objektu vyžaduje změnu světla.
Životnost LED diody je 50 000 hodin.

Köhlerovo osvětlení v procházejícím světle

Zdroj světla je umístěn v základně v zadní části mikroskopu a světlo je směrováno do kolektoru pomocí zrcátka. Kontrast obrazu se upravuje pomocí aperturní clony kondenzoru a osvětlená plocha pole se nastavuje pomocí polní clony kolektoru.
Köhlerovo osvětlení zlepšuje kvalitu obrazu pozorovaného preparátu: každý objektiv dosahuje maximálního rozlišení; zorné pole je osvětleno rovnoměrně bez ztmavnutí na okrajích. Studovaný objekt je ostře zaostřený a artefakty obrazu jsou odstraněny.

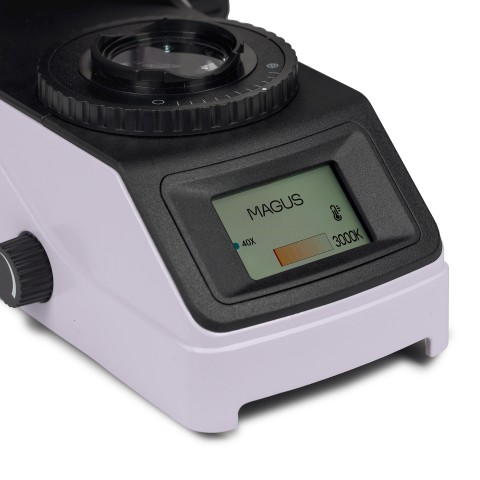

Stavová LCD obrazovka

LCD obrazovka na základně mikroskopu zobrazuje zvětšení objektivu, jas a barevnou teplotu světelného zdroje a provozní režim („sleep“ – režim spánku, „eco“ – úsporný režim).
Pomocí obrazovky a dvou knoflíků uživatel mikroskopu nastavuje jas, volí teplotu barev, uzamkne nastavení jasu a nastavuje režim spánku a časovač automatického vypnutí.

Ergonomický design

Fyzické nepohodlí způsobuje únavu a snižuje produktivitu. Ergonomický design mikroskopu hraje důležitou roli v každodenním vědeckém výzkumu.
Mikroskop MAGUS Bio 270T poskytuje uživatelský komfort při práci. Otáčením hlavy mikroskopu si uživatel volí výšku zorného úhlu tak, aby si nenamáhal záda a krk.
Zaostřovací knoflíky jsou umístěny ve spodní části těla mikroskopu. Uživatel si tak nenamáhá ruce. Díky plynulému pohybu mechanismu může uživatel bez námahy zaostřit na objekt.
Mikroskop se ovládá s minimálním pohybem ruky, protože dlouhá ovládací rukojeť pracovního stolku a knoflík pro jemné zaostřování jsou umístěny ve stejné pracovní oblasti.
Mikroskop je vybaven speciální rukojetí pro přenášení.

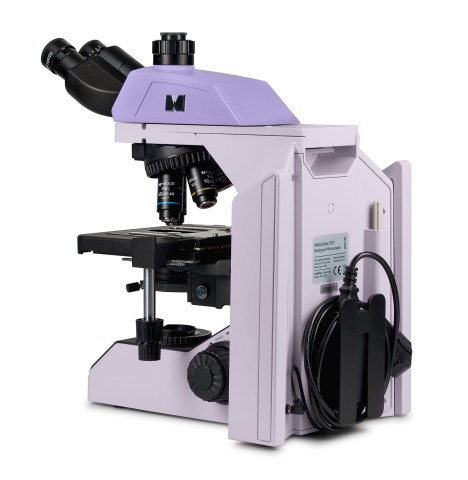

Konstrukce pro skryté umístění napájecího adaptéru a napájecího kabelu zlepšuje estetiku pracoviště a bezpečnost přenášení mikroskopu a také zjednodušuje skladování přístroje.

Příslušenství

Pro tento mikroskop je určena řada příslušenství.
Volitelné objektivy poskytují další zvětšení.
Okuláry rozšiřují rozsah zvětšení mikroskopu. Volitelné okuláry vám pomohou maximalizovat potenciál nejčastěji používaného objektivu.
Zařízení s fázovým kontrastem, osvětlovací soustava pro pozorování v odraženém světle, kondenzory pro pozorování v temném poli a polarizační zařízení rozšiřují kontrastní techniky a umožňují zkoumání objektů neviditelných ve světlém poli.
Digitální fotoaparát přenáší obraz z mikroskopu na monitor, ukládá soubory a software provádí měření vzorků v reálném čase.
K měření objektů se používá kalibrační sklíčko, které lze kombinovat s okulárem se stupnicí nebo se softwarem fotoaparátu.

Klíčové vlastnosti MAGUS Bio 270T:

• Pozorování průhledných a průsvitných vzorků ve světlém poli v procházejícím světle
• Trinokulární hlava s vertikálním tubusem pro instalaci digitálního fotoaparátu a výškovým nastavením pro přizpůsobení pozorovateli; rozdělení světelného paprsku 50/50
• Kódovaný revolverový nosič objektivů: jas světelného zdroje se nastavuje automaticky v závislosti na zvoleném cíli
• Osvětlovací soustava pro pozorování v procházejícím světle je energeticky úsporné 3 W LED světlo s životností až 50 000 hodin
• Köhlerovo osvětlení v procházejícím světle, vystředěný a výškově nastavitelný kondenzor s označením aperturní clony objektivu
• Inteligentní systém ovládání osvětlení: automatická volba jasu, aretace polohy nastavení stmívání, časovač automatického vypnutí, LCD obrazovka provozního stavu
• Pracovní stolek bez polohovacího stojanu v ose X a s dlouhou ovládací rukojetí pro pohodlné ovládání
• Ergonomický stojan s rukojetí pro přenášení a skrytým umístěním napájecího kabelu
• Široká škála kompatibilního volitelného příslušenství

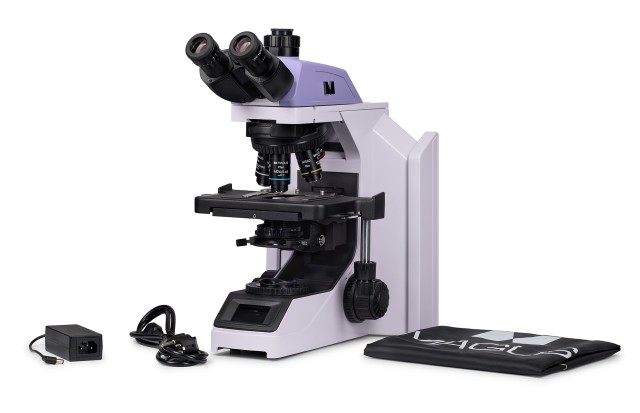

Obsah sady MAGUS Bio 270T:

• Stojan s vestavěným napájecím zdrojem, zdrojem procházejícího světla, zaostřovacím mechanismem, pracovním stolkem, držákem kondenzoru a revolverovým nosičem objektivů
• Abbeův kondenzor
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: 4x/0,10, parfokální výška 60 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: 10x/0,25, parfokální výška 60 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: 40x/0,65 (odpružený), parfokální výška 60 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: 100x/1,25 s olejovou imerzí (odpružený), parfokální výška 60 mm
• Okulár 10x/22 mm s dlouhým očním reliéfem a dioptrickou korekcí (2 ks)
• Očnice okuláru (2 ks)
• Světelný filtr
• Adaptér pro fotoaparát s držákem C-mount
• Napájecí adaptér a napájecí kabel mikroskopu
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 10x/22 mm okulár s optickou mřížkou
• 10x/22 mm okulár s nitkovým křížem
• 12,5x/17,5 mm okulár (2 ks)
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: 20x/0,40, parfokální výška 60 mm
• Zařízení s fázovým kontrastem: kondenzor fázového kontrastu, pomocný centrovací dalekohled, sada fázových objektivů
• Kondenzor pro pozorování v tmavém poli NA 0,7–0,9
• Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,3–1,26
• Osvětlovací soustava pro pozorování v odraženém světle
• Polarizační zařízení
• Digitální fotoaparát
• Kalibrační sklíčko
• Monitor
